Anethseia-kone
1.Rakenteelliset ominaisuudet ja toimintaperiaatteet
Tämä anestesiakone koostuu pääyksiköstä, anestesia-höyrystimestä, virtausmittarista, anestesia-hengityssuojaimesta ja hengityspiirijärjestelmästä.
2.1 Anestesiakoneen pääyksikkö

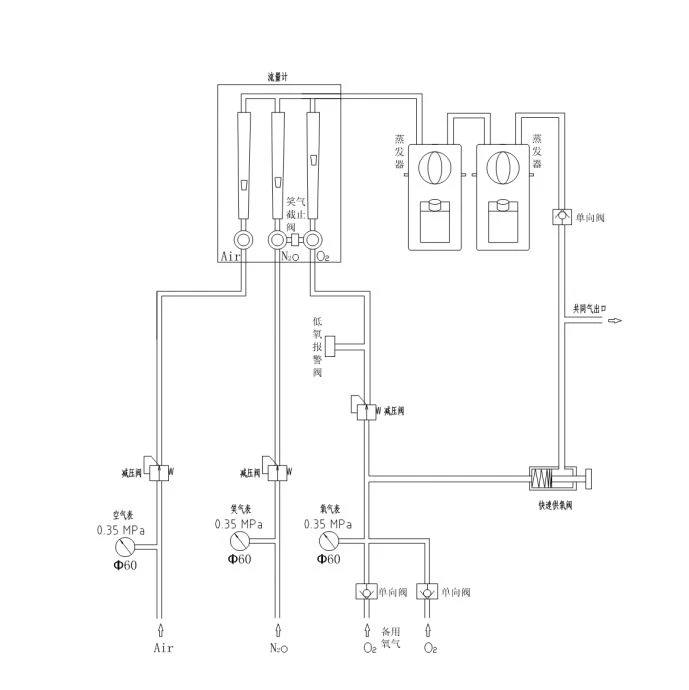

Pääyksikön rakenne ja toimintaperiaatteet ovat kuten kuvassa
Virtausmittari voi paitsi osoittaa, myös säätää hapen ja virtauksen virtausnopeuksiatyppioksidi. "Happi-typpioksidilinkityslaite ”ja”typpioksidikatkaisulaitteet ”on asennettu happivirtauksen säätöventtiilin ja hajakaasun virtauksen säätöventtiilin väliin. Niiden toiminnot: kun vain hapen virtauksen säätöventtiili avataan, nauruvaasun virtaus voidaan sulkea; mutta jos naurun kaasun virtauksen säätöventtiili avataan, happivirtauksen säätöventtiili avautuu väistämättä linkkimekanismin avulla potilaan edellyttämän happipitoisuuden varmistamiseksi. Kun happi- ja nauruvirrat on avattu, hapen virtausnopeus laskee, jos hapen virtausnopeutta vähennetään vähitellen. Kun virtausmittariin tulevan hapen paine on pienempi kuin0,20 MPa ± 0,05 MPa, virtausmittari sulkee automaattisesti nauravan kaasun virtauksen. Virtausmittarin ulostulossa happi ja naasukaasu sekoitetaan keskenään ja syötetään sitten anestesiahöyrystimeen.
Jos anestesiakone on varustettu kahdella höyrystimellä ja tällaiset kaksi höyrystintä on kytketty sarjaan, toisen höyrystimen ollessa aktivoituna toista ei voida aktivoida ja tämä voi varmistaa, että vain yksi höyrystin voi toimia milloin tahansa potilasturvallisuuden varmistamiseksi. Anestesia-höyrystimestä virtaava sekakaasu virtaa yksisuuntaisen venttiilin läpi kaasun ulostuloon. Sitten se kulkee siirtymärajapinnan läpi päästäkseen kierrätyspiiriin, joka kuvataan myöhemmin tässä oppaassa.
Kun anestesiakone on toiminnassa, kaasun ulostuloportissa olevan paineen on oltava aina vaihteleva kääntämällä pikakytkin päälle. Yksisuuntainen venttiili eristää haitalliset vaikutukset, joita tällaisella vaihtelevalla paineella on höyrystimeen.
2.2 Anesteettinen kierrätyspiiri
Anesteettinen kierrätyspiiri, jota kutsutaan myös potilaspiiriksi, on yhdistetty kaasupiirilaite, joka on kytketty potilaaseen. Sen päätehtävä on siirtää sekoitettuja anestesiakaasuja potilaalle ja antaa potilaan normaalisti hengittää happea ja hengittää hiilidioksidia tällaisen järjestelmän kautta. Se voi toimia "Ohjaus" - tai "Manuaalinen" -tilassa. Niin sanottu ohjaustila tarkoittaa tilaa, jossa potilaan hengitystoimintaa hallitaan anestesia-hengityssuojaimella. Ns. "Manuaalinen" -tila viittaa tilaan, jossa nukutuslääkäri ohjaa potilaan hengitystä painamalla kierrätyspiiriin kytkettyä ilmansäilytyspussi.

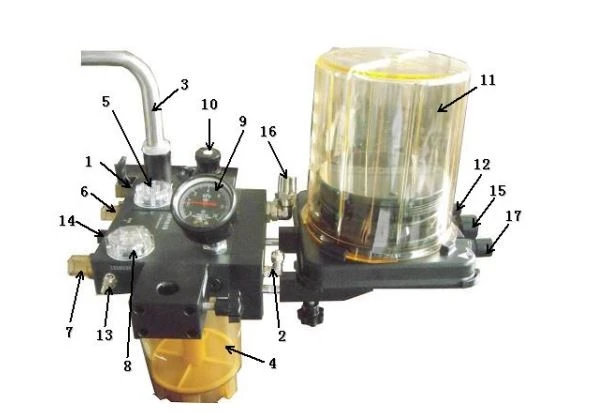

Integroidussa anestesia-kierrätyspiirissä käytetäänYJ-8502Anestesiakone.
1.Manuaalinen / ohjattava vaihtoventtiili
2.Yhteinen kaasun sisääntulo
3.Kaasusäiliön liitäntäportti
4.Hiilidioksidin absorboija
5.Hengitysventtiili
6.Uloshengityksen ruuvattu putkiportti
7.Inhalaatio ruuvattu putkiliitäntä
8.Hengitysventtiili
9.Painemittari
10.APL-varoventtiili
11.Ilman palava
12.Ajo kaasun tuloaukko
13.Painesignaali
14.Happipitoisuusanturin liitäntä
15.Jätekaasun poistoaukko
16.Liitäntä 17 läpivientiputkella
17.Yhteys 16kierretyn putken läpi
